产品概述

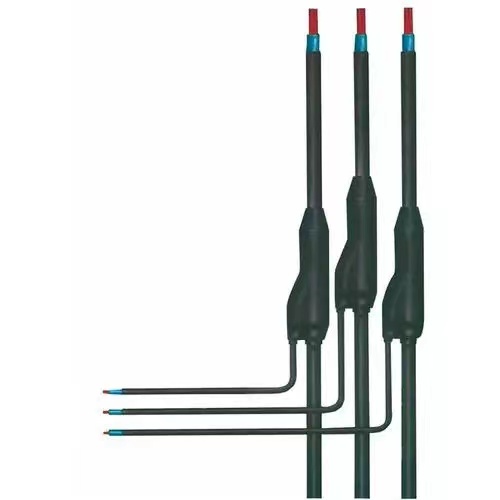

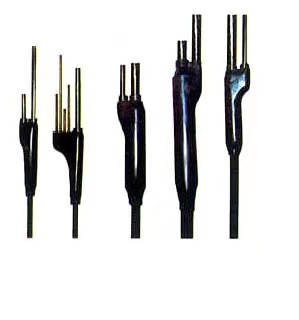

预分支电缆是由工厂预制成完整连续的成套电缆，在主干电缆规定部位及其要求，将主干电缆和分支电缆的导体，通过铜或铜合金管压缩连接，并进行完整的绝缘处理。确保电缆分接处用电安全，垂直敷设时，其上端具有合适的起吊装置；水平敷设时，牵引构件可任选。
适用范围
预制分支电缆可以广泛应用于住宅、办公大楼、宾馆、医院、商场、工厂等配电系统。
执行标准本产品执行JG/T 147-2002《额定电压0.6/1kV铜芯塑料绝缘预制分支电力电缆》、JB/T 10636-2006《额定电0.6/1kV(Um=1.2KV)铜芯塑料绝缘预制分支电力电缆》。
使用特性
1.导体最高工作温度：交联聚乙烯绝缘为90℃；聚氯乙烯绝缘为70℃。2.短路时（最长持续时间不超过5s）电缆导体最高工作温度：交联聚乙烯绝缘不超过250℃；聚氯乙烯绝缘不超过160℃。3.电缆敷设时环境温度不超过0℃。4.电缆的额定电压U0/U(Um)为0.6/1(1.2)kV。U0：电缆设计用导体对地或金属屏蔽之间的额定工频电压；U：电缆设计用导体间的额定工频电压；Um：设备可承受的“最高系统电压”的最大值。5.允许弯曲半径不超过电缆外径的30倍； 试验电压电缆㓎水试验电压为3.5kV，5min绝缘不发生击穿。
电缆的型号
| 型号 | 名称 |
FZVVFZYJVZa -FZVVZa -FZYJVWDZa -FZYJYNb-FZYJV | 铜芯聚氯乙烯绝缘聚氯乙烯护套预制分支电缆铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电缆铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电缆铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电缆铜芯交联聚乙烯绝缘无卤低烟阻燃聚烯烃护套预制分支电缆铜芯交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电缆 |
| a满足GB/T 18380.3中A类、B类和C类要求的，代号分别为：ZA、ZB和ZC；满足IEC60332中D类要求代号为ZD。 B满足GB/T 19216.21中A类和B类要求的，代号为：NA和NB。 |
| 型号 | 芯数 | 标称截面积mm2 | |
| 主干电缆 | 分支电缆 | ||
| FZVV、FZYJVFZVVFZYJVWDZa -FZYJY | 12345 | 16～63016～5016～5016～5016～50 | 4～2404～354～354～354～35 |
| 注：分支电缆截面积按用户要求配置，但分支电缆截面积应不大于主干电缆截面积。 |
